小编告诉你网线水晶头接法

分类:windows7教程   发布时间:2018-10-18 10:16:02

经常看到安装师傅弄网线水晶头,但是如果你来接网线水晶头,或许你可能不会或者忘记了,那么网线水晶头如何接呢?下面小编就为大家详细介绍一下网线水晶头接法图解。

我们每天都使用电脑,可以说已经离不开网络世界了,突然一天你的电脑上不了网,是什么原因导致的呢?或许只是网线头坏了导致不能联网而已,不用太担心,下面我教给大家自己怎么做网线水晶头。

  网线水晶头接法详细步骤:

  一、工具准备

  1、具有8P槽的压线钳一个。

封面

网线水晶头接法系统软件图解1

  2、五类网线,也就是现在最常用的网线若干米。

封面

网线系统软件图解2

  3、RJ-45插头,也就是所谓的水晶头若干。

封面

网线系统软件图解3

  PS:理论上水晶头只需要2个,以防万一,多备一些。


  二、了解网线标准线序

封面

水晶头接法系统软件图解4

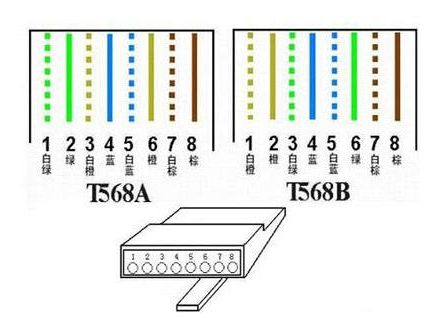

  标准568A:1绿白,2绿,3橙白,4蓝,5蓝白,6橙,7棕白,8棕

  标准586B:1橙白,2橙,3绿白,4蓝,5蓝白,6绿,7棕白,8棕

  上网只用到1 2 3 6 1.2下传3.6上传,电话用4.5 7.8是做为电源用,有些设备要,国际标准。

  网线水晶头接法步骤三、直通线和交叉线接法。

  直通线:两头都是568B标准。用于连接:

  PC(电脑)—————————— HUB(集线器)

  PC(电脑)—————————— SWITCH(交换机)

  PC(电脑)—————————— ROUTER(路由器)

  HUB(集线器)———————— HUB(集线器)的级连口

  SWITCH(交换机)—————— HUB(集线器)的级连口

  SWITCH(交换机)—————— SWITCH(交换机)级连口

  SWITCH(交换机)—————— ROUTER(路由器)

  交叉线:一头是568A,另一头是568B。用来连接

  PC(电脑)——————————PC(电脑)

  HUB(集线器)————————HUB(集线器)

  SWITCH(交换机)——————SWITCH(交换机)

  ROUTER(路由器)——————ROUTER(路由器)


  补充一下,配置网络设备要用反转线。

  简单的说!直通线就是两端线序相同的线,用于不同设备之间互连,交叉线就是两端线序不同的线,用于同种设备之间互连。


  网线水晶头接法步骤四、实际网线水晶头制作步骤:

  步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

  步骤2、按照上面说的标准线序把网线排列好,可能情况如下图:

封面

水晶头接口系统软件图解5

  步骤3、把8股线末端剪齐。

  步骤4、将水晶头有塑料弹簧片的一端向下,有金属针脚的一端向上,把整齐的8股线插入水晶头,并使其紧紧的顶在顶端。

封面

水晶头接口系统软件图解6

  步骤5、把水晶头插入8P的槽内,用力的握紧压线钳即可!

封面

网线水晶头接法系统软件图解7


  以上就是网线水晶头接法详细步骤介绍了,其实网线水晶头接法就是这么简单,动动手就能完成,大家赶紧去试试吧。
